购买使用任何产品，除了要了解产品功能外，其实对于产品的一些基础结构掌握一些对自己也是挺好的，尤其是产品结构师，今天TI德州仪器单片机代理商为大家介绍的是MCS-51单片机引脚说明。

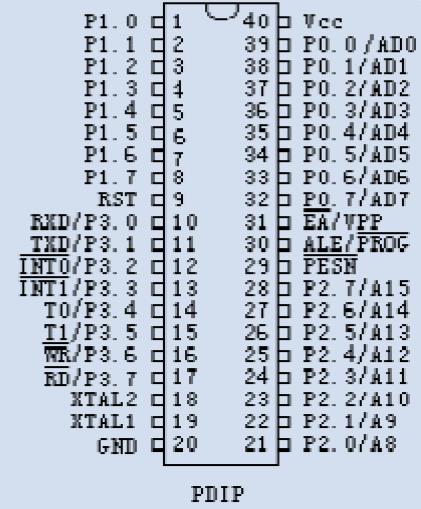

下图是51系列单片机的引脚图，具体各引脚的说明下文将有详细的介绍哦

Pin40：正电源脚，工作时，接+5V电源。
Pin20：负电源脚，工作时，接地。
Pin19：时钟XTAL1 脚，片内振荡电路的输入端。
Pin18：时钟XTAL2 脚，片内振荡电路的输出端。
8051的时钟有两种方式，一种是片内时钟振荡方式，但需在18和19脚外接石英晶体(2~12MHz)和振荡电容，振荡电容的值一般取10pF~30pF。另外一种是外部时钟方式，即将XTAL2悬空，外部时钟信号从XTAL1脚输入。
Pin39-Pin32 为P0.0-P0.7输入输出(I/O)引脚。
Pin1-Pin8为P1.0-P1.7输入输出引脚。
Pin21-Pin28 为P2.0-P2.7输入输出引脚。
Pin10-Pin17 为P3.0-P3.7输入输出脚。
Pin9：RESET/Vpd复位信号复用脚，当8051通电，时钟电路开始工作，在RESET引脚上出现24个时钟周期以上的高电平，系统即初始复位。
8051 的复位方式可以是自动复位，也可以是手动复位，此外，RESET/Vpd还是复用脚，Vcc掉电期间，此脚可接上备用电源，以保证单片机内部RAM 的数据不丢失。
Pin30：ALE/PROG当访问外部程序器时，ALE(地址锁存)的输出用于锁存地址的低位字节。而访问内部程序存储器时，ALE端将有一个1/6 时钟频率的正脉冲信号，这个信号可以用于识别单片机是否工作，也可以当作一个时钟向外输出。如果单片机是EPROM，在编程其间，PROG将用于输入编程脉冲。
Pin29：PROG当访问外部程序存储器时，此脚输出负脉冲选通信号，PC的16位地址数据将出现在P0和P2口上，外部程序存储器则把指令数据放到P0口上，由CPU读入并执行。
Pin31：EA/Vpp程序存储器的内外部选通线，8051和8751 单片机，内置有4kB的程序存储器，当EA为高电平并且程序地址小于4kB 时，读取内部程序存储器指令数据，而超过4kB 地址则读取外部指令数据。如EA为低电平，则不管地址大小，一律读取外部程序存储器指令。
